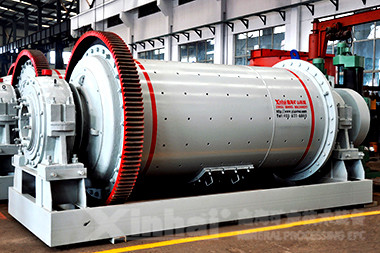

鑫海格子型球磨机是烟台鑫海矿山机械有限公司研发研的一款通过筛板形式出料的细磨节能格子型球磨机，排矿口大，排矿速度快，产量高，不易过粉碎。格子型球磨机可分为干式格子型球磨机，一般用于磨矿粒度较粗的矿石，生产能力高，可风力排矿，高效节能，研磨效率高，产品粒度细，；湿式格子型球磨机，一般用于湿磨各种硬度的矿石，是选矿、化工、水泥、建筑等工业部门，是磨碎作业重要的磨矿设备。
格子型球磨机特点
1、格子型球磨机的排矿端有格子板，便于排出矿浆；
2、节能格子型球磨机的格子板靠近排矿端的一侧，安装有矿浆提升装置，能强迫排矿，提高生产量；
3、节能格子型球磨机的矿浆液面低，能较好的排出合格的矿粒，避免过粉碎；
4、矿浆液面低，球冲击受到的阻力小，破碎矿石效果较佳；
5、格子型球磨机装球量大，可按磨碎效果酌情放置球体。
格子型球磨机原理
格子型球磨机原理是卧式筒形两仓旋转装置，外沿有齿轮传动。物料从物料口进入中空轴以螺旋式进入球磨机第一仓，仓内有阶梯衬板，装有不同规格钢球，当筒体转动时产生离心力将磨矿介质带到一定高度后抛下，对物料产生重击和研磨然后从给矿口连续的进入筒体内部，将物料进一步研磨，最后通过排料口排出，完成粉磨作业。
|
型 号 |
筒体直径 |
筒体长度 |
电机 |
电机 |
长 |
宽 |
高 |
处理能力 |
最大装球量 |
重 量 |
|
MQGg1212 |
1200 |
1200 |
Y200L2-6 |
22 |
3512 |
2076 |
1620 |
0.17～4.1 |
2.4 |
9610 |
|
MQGg1224 |
1200 |
2400 |
Y280M-8 |
45 |
5745 |
2104 |
1690 |
0.2～6.25 |
4.8 |
11615 |
|
MQGg1240 |
1200 |
4000 |
JR117-8 |
80 |
7990 |
2210 |
2262 |
0.34～8.3 |
7.8 |
15932 |
|
MQGg1515 |
1500 |
1500 |
Y280M-8 |
45 |
5740 |
3075 |
2280 |
1.4～4.5 |
5.5 |
17125 |
|
MQGg1530 |
1500 |
3000 |
JR117-8 |
80 |
7253 |
3075 |
2280 |
2.8～9 |
10 |
21425 |
|
MQGg1545 |
1500 |
4500 |
JR127-8 |
130 |
8389 |
3075 |
2280 |
3.5～12.5 |
12 |
27346 |
|
MQGg2122 |
2100 |
2200 |
JR127-8 |
132 |
7420 |
4225 |
3083 |
5～29 |
16 |
39350 |
|
MQGg2130 |
2100 |
3000 |
JR136-8 |
180 |
8220 |
4225 |
3083 |
6.5～36 |
20 |
43100 |
|
MQGg2136 |
2100 |
3600 |
JR137-8 |
210 |
8820 |
4225 |
3083 |
7.5～42 |
22 |
45191 |
|
MQGg2145 |
2100 |
4500 |
JR138-6 |
280 |
10350 |
3764 |
3083 |
10～45 |
25 |
52416 |
|
MQGg2230 |
2200 |
3000 |
JR137-8 |
210 |
8220 |
3864 |
3183 |
7.5～45 |
23.5 |
44600 |
|
MQGg2430 |
2400 |
3000 |
JR138-8 |
245 |
8420 |
4064 |
3383 |
7.2～92 |
22.5 |
63600 |
|
MQGg2721 |
2700 |
2100 |
JR138-8 |
245 |
8300 |
4786.4 |
3495 |
7.2～84 |
23 |
75440 |
|
MQGg2727 |
2700 |
2700 |
JR137-6 |
280 |
8901 |
4786.4 |
3495 |
7～110 |
29 |
80092 |
|
MQGg2732 |
2700 |
3200 |
JR157-8 |
320 |
10509 |
5150 |
3620 |
8～120 |
32 |
92071 |
|
MQGg2736 |
2700 |
3600 |
JR1512-8 |
380 |
10764 |
5150 |
3620 |
12～145 |
39 |
95271 |
|
MQGg2740 |
2700 |
4000 |
JR1512-8 |
380 |
10870 |
5150 |
3620 |
12.5～152 |
41 |
98271 |
|
MQGg2747 |
2700 |
4700 |
JR1512-8 |
380 |
11859 |
5150 |
3620 |
13～170 |
45 |
104372 |
|
MQGg2836 |
2800 |
3600 |
JR148-8 |
400 |
10964 |
5350 |
3670 |
13～160 |
41 |
106350 |
